Tìm hiểu về động cơ corless DC và các loại động cơ corless mới nhất

Động cơ cốc rỗng là loại động cơ DC độc đáo, nghĩa rỗng là không có động cơ truyền thống nằm ở giữa rôto lõi, cuộn dây (cuộn dây) trông giống như chiếc cốc. Đặc điểm lớn nhất là cuộn dây dạng cốc (cuộn dây) này, nó không có kết cấu đỡ nào khác, hoàn toàn được làm bằng dây quấn, cuộn dây qua tấm nối, và cổ góp, trục xoay liên kết với nhau, chúng cùng nhau tạo thành rôto.

Mẹo: Trong trường hợp bình thường, tấm kết nối được làm bằng nhựa và nhựa epoxy, vai trò của nó là cố định dây và truyền mô-men xoắn.

Cuộn dây quay trong khe hở giữa nam châm và vỏ, do đó làm cho toàn bộ rôto quay. Cấu trúc này giúp loại bỏ hoàn toàn tổn thất điện năng do hình thành dòng điện xoáy trong lõi sắt. Do trọng lượng của rôto giảm đi nhiều nên quán tính quay cũng giảm đi. So với động cơ lõi sắt truyền thống, hiệu suất tăng và giảm tốc mô-men xoắn lớn là vượt trội.

Tất nhiên, một sản phẩm không những có ưu điểm mà không có nhược điểm, vì không có lõi sắt đỡ nên cuộn dây (cuộn dây) chỉ có thể làm rất mỏng, điều này cũng dẫn đến độ bền kết nối của cuộn dây và trục đầu ra bị hạn chế, do đó tổng thể không thể quá lớn. Nói chung công suất tối đa của động cơ cốc rỗng là vài trăm watt.

Do đó, từ góc nhìn toàn diện, động cơ cốc rỗng có thể được ứng dụng trong các bộ truyền động yêu cầu phản hồi nhanh. Chẳng hạn như điều chỉnh nhanh hướng bay của tên lửa, lấy nét tự động nhanh chóng của máy ảnh, robot công nghiệp, chân tay giả sinh học, v.v., trong những lĩnh vực này, động cơ cốc rỗng có thể đáp ứng tốt các yêu cầu kỹ thuật của nó.

Cũng nên có kích thước nhỏ, đối với nhiều sản phẩm có yêu cầu về thể tích thì sử dụng cốc rỗng làm bộ phận cấp nguồn cũng là lựa chọn tốt nhất, chẳng hạn như: ô tô đồ chơi, máy bay mô hình, bàn chải đánh răng điện, máy bay không người lái mini, v.v.

Giống như động cơ chổi than thông thường đến động cơ không chổi than, động cơ không chổi than cốc rỗng cũng dựa trên cơ sở của động cơ chổi than cốc rỗng để loại bỏ chổi than, cổ góp và các cấu trúc khác, và việc chuyển đổi dòng điện đạt được nhờ bảng truyền động điều khiển.

Cuộn dây dạng cốc rỗng được cố định trên lõi sắt hình khuyên bên trong vỏ bằng phương pháp liên kết. So với dây đồng động cơ không chổi than thông thường quấn trên cực khe lõi, vật liệu dây đồng của động cơ không chổi than cốc rỗng là dây tráng men tự dính (cuộn dây có thể được liên kết sau khi gia nhiệt hoặc xử lý dung môi), không có lõi cuộn dây. Cấu trúc này làm giảm tổn thất dòng điện xoáy. Vì vậy, hiệu suất của động cơ không chổi than cốc rỗng có thể đạt 80%-90%, trong khi hiệu suất của động cơ không chổi than thông thường chỉ khoảng 60%.

Hình ảnh sản phẩm
Mô hình động cơ		VEC-2850		VEC-2855		VEC-3269		VEC-1015		VEC-1218
ĐIỆN ÁP	PHẠM VI HOẠT ĐỘNG	8.4~14.4	22~26	8.4~14.4	22~26	8.4~14.4	22~26	4.2	8~16	8~14	22~26
	DANH HIỆU V	12	24	12	24	12	24	4.2	12	12	24
KHÔNG TẢI	TỐC ĐỘ r/phút	8658	17650	4716	11131	2566	5236	25398	75656	30080	62215
	HIỆN TẠI A	0.26	0.22	0.139	0.136	0.139	0.134	0.045	0.04	0.12	0.1
HIỆU QUẢ TỐI ĐA	TỐC ĐỘ r/phút	7261	15536	4140	10218	2146	4599	20367	65977	24010	52777
	HIỆN HÀNH A	1.351	1.911	0.997	1.557	0.709	1.003	0.181	0.307	0.475	0.671
	MÔ-men xoắn mN.m	14.867	22.492	21.362	36.066	26.076	42.08	0.216	0.416	1.373	2.095
	ĐẦU RA W	11.305	36.593	9.26	38.525	5.86	20.265	0.462	2.877	3.453	11.579
BẮT ĐẦU	MÔ-men xoắn mN.m	92.126	187.794	174.534	438.557	159.113	345.727	1.093	3.255	6.807	13.811
	HIỆN HÀNH A	7.022	14.043	7.147	17.411	3.618	7.238	0.734	2.091	1.878	3.752

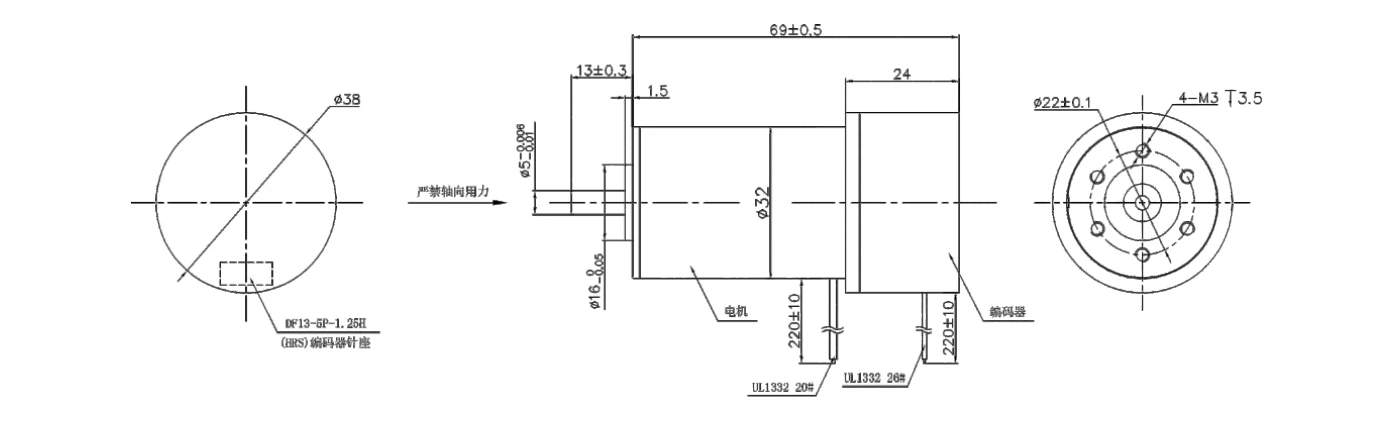

Thiết kế sản phẩm
Hiệu suất sản phẩm

*Dữ liệu trên là từ kết quả thử nghiệm nội bộ và không thể hiện dữ liệu chính xác.

Hình ảnh sản phẩm
Mô hình động cơ		VEC-4035		VEC-1656SI		VEC-1657		VEC-1628		VEC-1630
ĐIỆN ÁP	PHẠM VI HOẠT ĐỘNG	12	22~32	8~14	22~32	8~14	22~32	8~14	22~26	8~14	22~26
	DANH HIỆU V	12	24	12	24	12	24	12	24	12	24
KHÔNG TẢI	TỐC ĐỘ r/phút	19540	39425	37256	7500	15649	32062	6731	13906	18408	37411
	HIỆN TẠI A	0.81	0.81	0.286	0.281	0.18	0.16	0.069	0.065	0.136	0.136
HIỆU QUẢ TỐI ĐA	TỐC ĐỘ r/phút	17266	36066	33133	69025	12871	27817	5363	11787	15640	33250
	HIỆN HÀNH A	6.15	8.697	2.298	3.249	0.834	1.179	0.27	0.384	0.768	1.087
	MÔ-men xoắn mN.m	38.234	56.474	7.165	10.555	4.788	7.317	3.822	5.97	4.041	6.075
	ĐẦU RA W	69.131	213.292	24.86	76.291	6.453	21.314	2.146	7.369	6.619	21.153
BẮT ĐẦU	MÔ-men xoắn mN.m	328.513	662.826	64.727	130.473	36.971	55.259	18.805	39.17	26.872	54.614
	HIỆN HÀNH A	46.688	93.376	18.46	36.92	3.864	7.728	1.06	2.134	4.341	8.682
Thiết kế sản phẩm
Hiệu suất sản phẩm

*Dữ liệu trên là từ kết quả thử nghiệm nội bộ và không thể hiện dữ liệu chính xác.

Hình ảnh sản phẩm
Mô hình động cơ		VEC-2867DI		VEC-2838		VEC-3260SI		VEC-2233		VEC-1819
ĐIỆN ÁP	PHẠM VI HOẠT ĐỘNG	8.4~14.4	22~26	8~16	18~26	8.4~14.4	22~26	8~14	20~26	7.4	22~32
	DANH HIỆU V	12	24	12	24	12	24	12	24	7.4	24
KHÔNG TẢI	TỐC ĐỘ r/phút	1556	3180	56942	92000	3301	6748	17735	36000	26300	38233
	HIỆN TẠI A	0.06	0.05	0.32	0.26	0.141	0.138	0.18	0.16	0.25	0.111
HIỆU QUẢ TỐI ĐA	TỐC ĐỘ r/phút	1295	2781	49659	82946	2738	5891	15155	32132	22586	33627
	HIỆN HÀNH A	0.296	0.419	2.22	2.38	0.685	0.969	1.057	1.492	1.52	1.811
	MÔ-men xoắn mN.m	12.364	18.772	4.247	5.957	19.256	29.298	5.062	7.589	3.599	4.378
	ĐẦU RA W	1.676	5.468	22.087	51.742	5.52	18.074	8.034	25.537	8.512	15.417
BẮT ĐẦU	MÔ-men xoắn mN.m	91.42	149.8	33.208	60.528	112.833	230.655	34.797	70.632	25.482	36.343
	HIỆN HÀNH A	1.463	2.923	15.11	21.82	3.33	6.66	6.21	12.42	9.244	5.923
Thiết kế sản phẩm
Hiệu suất sản phẩm

*Dữ liệu trên là từ kết quả thử nghiệm nội bộ và không thể hiện dữ liệu chính xác.

Hình ảnh sản phẩm
Mô hình động cơ		VEC-0824		VEC-2242Xin chào		VEC-2248		VEC-1935		VEC-1956	VEC-1336
ĐIỆN ÁP	PHẠM VI HOẠT ĐỘNG	6~12	8~14	18	22~32	8.4~14.4	22~26	4.2	12	8~14	8~14
	DANH HIỆU V	6	12	18	24	12	24	4.2	12	12	12
KHÔNG TẢI	TỐC ĐỘ r/phút	35000	71171	52379	70170	34680	70263	5594	15999	30323	42500
	HIỆN TẠI A	0.055	0.055	0.37	0.37	0.37	0.34	0.088	0.085	0.37	0.3
HIỆU QUẢ TỐI ĐA	TỐC ĐỘ r/phút	29663	63138	46083	62746	29913	63147	5379	15630	27352	37204
	HIỆN HÀNH A	0.306	0.432	2.708	3.127	2.321	3.283	2.205	3.726	3.407	2.107
	MÔ-men xoắn mN.m	0.369	0.556	7.827	9.23	6.534	9.753	10.031	17.243	12.288	4.523
	ĐẦU RA W	1.147	3.673	37.773	60.65	20.467	64.4696	50.65	28.223	35.196	17.621
BẮT ĐẦU	MÔ-men xoắn mN.m	2.421	4.922	65.112	87.236	47.529	96.296	261.32	747.402	125.426	36.292
	HIỆN HÀNH A	1.699	3.398	19.817	26.425	14.566	29.131	55.229	157.797	31.368	14.804
Thiết kế sản phẩm
Hiệu suất sản phẩm

*Dữ liệu trên là từ kết quả thử nghiệm nội bộ và không thể hiện dữ liệu chính xác.

Hình ảnh sản phẩm
Mô hình động cơ		Dòng VEC-16
ĐỘNG CƠ	KIỂU	EC1636			EC1644			EC1656
	CHIỀU DÀI"L" MM	36mm			44mm			56mm
ĐIỆN ÁP	VẬN HÀNH PHẠM VI	10~14	22~26	32~38	22~26	28~32	32~38	22~26	28~32	32~38
	DANH HIỆU V	12	24	36	24	30	36	24	30	36
ĐẦU RA	ĐÁNH GIÁ ĐẦU RA W	9.7	19	19	21.5	21.5	21.2	34.2	33.5	34
	mô-men xoắn định mức m.Nm	6	5	5	7.5	7.5	7.5	8.5	8.5	8.5
	TỐC ĐỘ ĐỊNH LƯỢNG vòng/phút	15800	37000	3700	28000	28000	27600	39200	38400	38900
ĐẦU RA DẪN	Tín hiệu	Sảnh			Sảnh			Sảnh
Thiết kế sản phẩm

*Dữ liệu trên là từ kết quả thử nghiệm nội bộ và không thể hiện dữ liệu chính xác.

Hình ảnh sản phẩm
Mô hình động cơ		Dòng VEC-19
ĐỘNG CƠ	KIỂU	EC1930			EC1935			EC1946
	CHIỀU DÀI"L" MM	30mm			35mm			46mm
ĐIỆN ÁP	VẬN HÀNH PHẠM VI	5~7	10~16	22~26	5~7	10~16	22~26	5~7	10~14	22~26
	DANH HIỆU V	6	12	24	6	12	24	6	12	24
ĐẦU RA	ĐÁNH GIÁ ĐẦU RA W	7.7	11.6	15.4	7	13.8	18.5	9.2	15.4	25.7
	mô-men xoắn định mức m.Nm	7.5	7.5	7.5	9	9	9	10	10	10
	TỐC ĐỘ ĐỊNH LƯỢNG vòng/phút	10000	15000	20000	7600	15000	20000	9000	15000	25000
ĐẦU RA DẪN	Tín hiệu	内置驱动	Sảnh	Sảnh	内置驱动	Sảnh	Sảnh	内置驱动	Sảnh	Sảnh
Thiết kế sản phẩm

*Dữ liệu trên là từ kết quả thử nghiệm nội bộ và không thể hiện dữ liệu chính xác.

Hình ảnh sản phẩm
Mô hình động cơ		Dòng VEC-20
ĐỘNG CƠ	KIỂU	EC2040			EC2053			EC2063
	CHIỀU DÀI"L" MM	40mm			53mm			63mm
ĐIỆN ÁP	VẬN HÀNH PHẠM VI	22~26	28~32	32~38	16~20	22~26	32~38	10~14	22~26	32~38
	DANH HIỆU V	24	30	36	18	24	36	12	24	36
ĐẦU RA	ĐÁNH GIÁ ĐẦU RA W	15.4	16.4	16.4	46.2	47.2	48.2	25	100	220
	mô-men xoắn định mức m.Nm	6.3	6.3	6.3	10	10	10	16	50	70
	TỐC ĐỘ ĐỊNH LƯỢNG vòng/phút	37500	36700	36050	45680	46380	46940	15000	20000	30000
ĐẦU RA DẪN	Tín hiệu	Sảnh			Sảnh			Sảnh
Thiết kế sản phẩm

*Dữ liệu trên là từ kết quả thử nghiệm nội bộ và không thể hiện dữ liệu chính xác.

Hình ảnh sản phẩm
Mô hình động cơ		Dòng VEC-22
ĐỘNG CƠ	KIỂU	EC2232			EC2240			EC2248
	CHIỀU DÀI"L" MM	32mm			40mm			48mm
ĐIỆN ÁP	VẬN HÀNH PHẠM VI	10~14	22~26	28~32	10~16	22~26	32~38	10~14	22~26	32~38
	DANH HIỆU V	12	24	30	12	24	36	12	24	36
ĐẦU RA	ĐÁNH GIÁ ĐẦU RA W	9.7	9.6	9.1	17.6	17.6	17.3	20.5	112	112
	mô-men xoắn định mức m.Nm	6	6	6	12	12	12	8	20	20
	TỐC ĐỘ ĐỊNH LƯỢNG vòng/phút	15800	15000	14800	14300	14300	14100	25000	50000	50000
ĐẦU RA DẪN	Tín hiệu	Sảnh			Sảnh			Sảnh
Thiết kế sản phẩm

*Dữ liệu trên là từ kết quả thử nghiệm nội bộ và không thể hiện dữ liệu chính xác.

Hình ảnh sản phẩm
Mô hình động cơ		Dòng VEC-28
ĐỘNG CƠ	KIỂU	EC2845			EC2854			EC2864
	CHIỀU DÀI"L" MM	45mm			54mm			64mm
ĐIỆN ÁP	VẬN HÀNH PHẠM VI	10~14	22~26	32~38	10~14	22~26	32~38	10~14	22~26	32~38
	DANH HIỆU V	12	24	36	12	24	36	12	24	36
ĐẦU RA	ĐÁNH GIÁ ĐẦU RA W	22.5	22.7	22.9	23.7	25.2	24.4	34.4	34.9	35.9
	mô-men xoắn định mức m.Nm	18	18	18	35	35	35	50	50	50
	TỐC ĐỘ ĐỊNH LƯỢNG vòng/phút	12200	12300	12400	6600	7000	6800	6700	6800	7000
ĐẦU RA DẪN	Tín hiệu	Sảnh			Sảnh			Sảnh
Thiết kế sản phẩm

*Dữ liệu trên là từ kết quả thử nghiệm nội bộ và không thể hiện dữ liệu chính xác.

Hình ảnh sản phẩm
Mô hình động cơ		Dòng VEC-32
ĐỘNG CƠ	KIỂU	EC3242			EC3260			EC3270
	CHIỀU DÀI"L" MM	42mm			60mm			70mm
ĐIỆN ÁP	VẬN HÀNH PHẠM VI	16~20	22~26	32~38	16~20	22~26	32~38	16~20	22~26	32~38
	DANH HIỆU V	18	24	36	18	24	36	18	24	36
ĐẦU RA	ĐÁNH GIÁ ĐẦU RA W	30.8	33.4	38.5	58.7	61.5	59.6	42.5	42.6	42.5
	mô-men xoắn định mức m.Nm	25	25	25	45	45	45	85	85	85
	TỐC ĐỘ ĐỊNH LƯỢNG vòng/phút	12000	13000	15000	12700	13300	12900	4870	4880	4870
ĐẦU RA DẪN	Tín hiệu	Sảnh			Sảnh			Sảnh
Thiết kế sản phẩm

*Dữ liệu trên là từ kết quả thử nghiệm nội bộ và không thể hiện dữ liệu chính xác.
