Khái niệm cơ bản về động cơ Dc chải
Để lại lời nhắn
động cơ dc chổi than là gì
A Động cơ DC chải là một loại động cơ được phát minh vào thế kỷ 19 và ngày nay vẫn được sử dụng rộng rãi trong một số lĩnh vực. Là một trong những động cơ được ứng dụng sớm nhất trong lịch sử, nó có đặc điểm cấu trúc đơn giản, chi phí thấp và điều khiển dễ dàng.
Nguyên lý làm việc của Động cơ DC chổi than phụ thuộc vào sự ăn khớp của stato và rôto. Nam châm vĩnh cửu cố định hoặc nam châm điện được gắn trên stato để tạo ra từ trường không đổi. Rôto được trang bị cuộn dây phần ứng và cổ góp, nắp cuối được lắp bằng chổi than hoặc chổi than. Bàn chải và cổ góp phối hợp với nhau để thay đổi hướng dòng điện trong cuộn dây rôto, do đó điều khiển rôto tiếp tục quay và thực hiện chuyển đổi năng lượng điện thành năng lượng cơ học.
Mặc dù với sự tiến bộ của công nghệ Động cơ, các động cơ mới nhưđộng cơ DC không chổi thanđã dần chiếm thị phần lớn hơn, Brushed DC Motor vẫn duy trì khả năng cạnh tranh trong nhiều lĩnh vực nhờ thiết kế đơn giản và giá thành thấp. Chúng đặc biệt thích hợp cho những trường hợp yêu cầu điều khiển không cao, chẳng hạn như thiết bị gia dụng, dụng cụ điện và hệ thống khởi động ô tô. Những ưu điểm này đảm bảo ứng dụng liên tục của Động cơ DC chổi than trong ngành công nghiệp hiện đại.

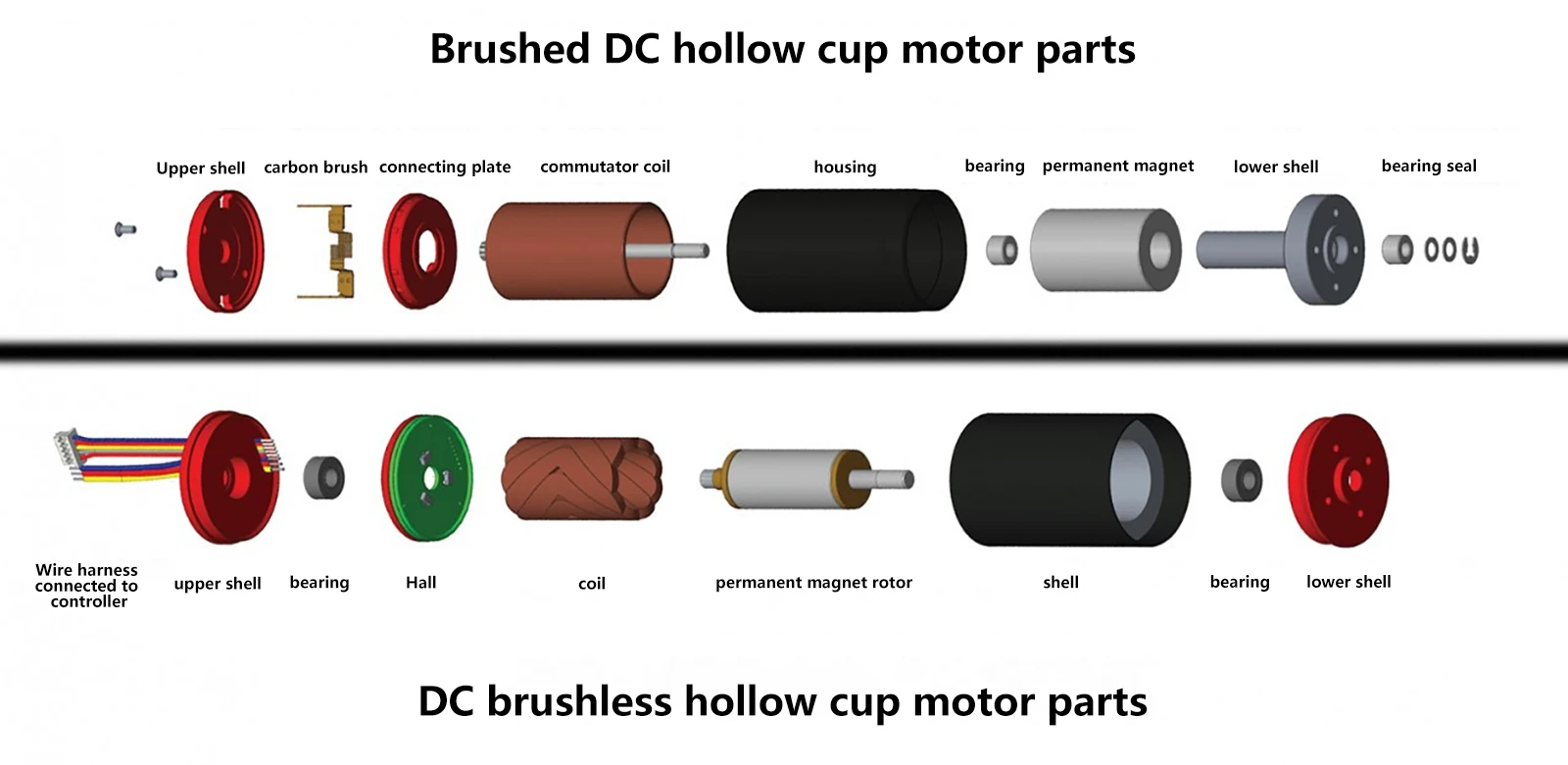

Động cơ dc chổi than và động cơ dc không chổi than
Trong lĩnh vực động cơ, Brushed DC Motor và Brushless DC Motor là hai loại động cơ phổ biến. Chúng khác nhau đáng kể về cấu trúc, hiệu quả, tuổi thọ, khả năng kiểm soát và chi phí.
1. Về kết cấu
Cấu trúc của Động cơ DC chổi than truyền thống hơn, stato thường được lắp nam châm vĩnh cửu hoặc nam châm điện, rôto được trang bị cuộn dây phần ứng và cổ góp, chổi than hoặc chổi than được sử dụng để tiếp xúc với cổ góp để đạt được sự chuyển mạch của dòng điện. Thiết kế này dẫn đến vấn đề hao mòn với chổi than và cổ góp, cần phải bảo trì thường xuyên.
Mặt khác, động cơ DC không chổi than có thiết kế tiên tiến hơn, không có chổi than và cổ góp. Nó sử dụng bộ điều khiển điện tử để đạt được chức năng chuyển mạch, bằng cách điều khiển tín hiệu điện tử để thay đổi hướng của dòng điện, từ đó điều khiển động cơ quay. Vì không có bộ phận hao mòn cơ học nên động cơ không chổi than hoạt động đáng tin cậy và nhỏ gọn hơn.
2. Về hiệu quả và tuổi thọ
Hiệu suất của động cơ DC chổi than tương đối thấp, nguyên nhân chính là do ma sát giữa chổi than và cổ góp sẽ sinh ra nhiệt và tổn thất năng lượng. Đồng thời, chổi than sẽ mòn dần theo thời gian sử dụng ngày càng tăng, ảnh hưởng đến hoạt động của động cơ và rút ngắn tuổi thọ sử dụng.
Động cơ DC không chổi than vì không có ma sát giữa chổi than và cổ góp nên hiệu suất cao hơn đáng kể và tổn thất chuyển đổi năng lượng nhỏ. Cùng với thiết kế không bị mài mòn cơ học, tuổi thọ sử dụng cũng dài hơn, phù hợp với trường hợp hoạt động liên tục trong thời gian dài và nhu cầu bảo trì thấp.
3. Kiểm soát và chi phí
Việc điều khiển Động cơ DC chổi than tương đối đơn giản, thường chỉ cần điều khiển nguồn điện để đạt được tốc độ điều chỉnh cơ bản và hướng quay, phù hợp cho việc ứng dụng yêu cầu độ chính xác điều khiển không cao. Do thiết kế truyền thống và chi phí sản xuất thấp nên nó là lựa chọn hàng đầu cho nhiều thiết bị giá rẻ.
Động cơ DC không chổi than tuy hiệu quả hơn nhưng lại phức tạp hơn trong việc điều khiển. Nó dựa vào bộ điều khiển điện tử để điều chỉnh tốc độ và hướng quay của động cơ, cho phép động cơ không chổi than đạt được khả năng điều khiển chính xác hơn, đặc biệt là khi cần điều chỉnh tốc độ và điều khiển mô-men xoắn chính xác. Tuy nhiên, hệ thống điều khiển điện tử này làm tăng giá thành, dẫn đến giá thành chung của động cơ DC không chổi than cao hơn động cơ chổi than.
ưu điểm của động cơ dc chổi than
Là một loại Động cơ cổ điển, Động cơ DC chổi than đã dần được thay thế bằng động cơ DC không chổi than với sự tiến bộ của công nghệ, nhưng những ưu điểm độc đáo của nó khiến nó vẫn có tính cạnh tranh trong nhiều ứng dụng.
1. Thi công đơn giản
Động cơ DC chổi than có cấu trúc thiết kế rất đơn giản. Nó bao gồm các thành phần cơ bản như stato, rôto, chổi than và cổ góp. Do không có hệ thống điều khiển điện tử phức tạp nên cấu trúc đơn giản này giúp động cơ chổi than dễ dàng sản xuất, lắp ráp và bảo trì, đặc biệt trong những trường hợp độ phức tạp của thiết kế động cơ không cao.
2. Chi phí sản xuất thấp
Do cấu trúc đơn giản nên cần tương đối ít vật liệu và quy trình để sản xuất Động cơ DC chổi than, khiến giá thành sản xuất của nó thấp hơn đáng kể so với các loại động cơ khác, đặc biệt là động cơ không chổi than. Tính năng này làm cho nó trở nên lý tưởng cho nhiều thiết bị nhạy cảm về giá.
3. Có mômen khởi động cao
Động cơ DC chổi than có mômen khởi động lớn, có thể cung cấp đủ công suất ở tốc độ thấp hoặc thậm chí ở trạng thái nghỉ. Điều này làm cho nó trở nên lý tưởng cho các ứng dụng yêu cầu mô-men xoắn khởi động cao, chẳng hạn như dụng cụ điện và một số thiết bị công nghiệp.
4. Phạm vi điều chỉnh tốc độ rộng
Chỉ cần điều chỉnh điện áp đầu vào, Brushed DC Motor có thể hoạt động ở dải tốc độ lớn và có thể điều chỉnh tốc độ một cách trơn tru. Khả năng điều chỉnh tốc độ đa dạng này làm cho nó có giá trị ứng dụng lớn trong các thiết bị yêu cầu độ linh hoạt về tốc độ.
5. Dễ dàng đi lại
Động cơ DC được chải thông qua chổi than và cổ góp để đạt được sự chuyển mạch, nguyên lý hoạt động đơn giản, không cần hệ thống điều khiển điện tử phức tạp khi làm việc. Điều này làm cho nó rất hiệu quả trong các tình huống ứng dụng yêu cầu phản hồi nhanh và chuyển mạch thường xuyên, đồng thời đặc biệt hoạt động tốt trong các môi trường không yêu cầu điều khiển chính xác.
6. Thích hợp cho việc đảo chiều và thay đổi tốc độ đột ngột
Động cơ DC chổi than có khả năng đảo chiều và điều chỉnh tốc độ nhanh chóng nên rất hữu ích trong các ứng dụng yêu cầu thay đổi trạng thái vận hành nhanh chóng. Ví dụ, trong thiết bị tự động hóa, nhu cầu đảo chiều động cơ thường xuyên và thay đổi tốc độ nhanh có thể đạt được thông qua việc điều khiển đơn giản động cơ chổi than.
nhược điểm của động cơ dc chổi than
Mặc dù Động cơ DC chổi than hoạt động tốt trong nhiều ứng dụng nhưng nó cũng có một số nhược điểm khiến nó kém hơn các loại động cơ khác trong một số trường hợp.
1. Hao mòn chổi than và cổ góp
Một nhược điểm đáng kể của Động cơ DC chổi than là chổi than và cổ góp bị mòn. Theo thời gian, bàn chải sẽ dần bị mòn do ma sát, dẫn đến hiệu suất động cơ giảm và thậm chí có thể bị hỏng. Sự hao mòn này có thể ảnh hưởng đến hiệu suất và công suất của động cơ, làm tăng tần suất sửa chữa và thay thế.
2. Tạo ra tia lửa điện
Khi chổi than tiếp xúc với cổ góp, Động cơ DC chổi than sẽ tạo ra tia lửa điện do sự chuyển đổi của ma sát và dòng điện. Điều này không chỉ ảnh hưởng đến sự ổn định của động cơ mà còn có thể gây ra sự cố về điện, gây hư hỏng mạch điện và các bộ phận khác. Ngoài ra, việc tạo ra tia lửa điện có thể gây nguy hiểm về an toàn trong một số môi trường nhạy cảm.
3. Nhiễu điện từ và nhiễu
Động cơ DC chổi than sẽ tạo ra nhiễu điện từ và tiếng ồn do sự tiếp xúc giữa chổi than và cổ góp trong quá trình vận hành. Sự can thiệp này có thể ảnh hưởng đến các thiết bị điện tử xung quanh, dẫn đến méo tín hiệu hoặc hỏng thiết bị. Đồng thời, tiếng ồn của động cơ có thể ảnh hưởng đến sự phù hợp của nó trong một số ứng dụng có yêu cầu nghiêm ngặt về tiếng ồn.
4. Yêu cầu bảo trì cao
Do tính chất hao mòn của chổi than và cổ góp, Động cơ DC chổi than cần được bảo trì thường xuyên để thay thế chổi than bị mòn và làm sạch cổ góp. Yêu cầu bảo trì cao này làm cho tổng chi phí vận hành lâu dài của nó tăng lên, đặc biệt trong trường hợp nguồn lực bảo trì hạn chế, điều này có thể trở thành một vấn đề nghiêm trọng.
5. Tuổi thọ ngắn
Động cơ DC có chổi than có tuổi thọ ngắn hơn động cơ DC không chổi than. Sự hao mòn của chổi than và cổ góp sẽ ảnh hưởng trực tiếp đến tuổi thọ của động cơ, đặc biệt khi chịu tải cao và dừng khởi động thường xuyên, tốc độ hao mòn sẽ tăng nhanh. Vì vậy, trong nhu cầu hoạt động lâu dài, động cơ chổi than có thể không phải là sự lựa chọn tốt nhất.
nguyên lý làm việc của động cơ dc chải
Nguyên lý làm việc của Động cơ DC chổi than dựa trên cảm ứng điện từ, biến đổi năng lượng điện thành năng lượng cơ học thông qua sự tương tác giữa stato và rôto.
1. Stator tạo ra từ trường
Trong Động cơ DC chổi than, nam châm vĩnh cửu hoặc nam châm điện thường được lắp đặt trên stato. Khi động cơ được cấp điện, stato sẽ tạo ra một từ trường không đổi, cung cấp cho rôto hướng chuyển động và cơ sở cho lực.
2. Cho dòng điện chạy qua rôto
Rôto là bộ phận quay của động cơ có các cuộn dây phần ứng được lắp bên trong. Khi dòng điện đi qua chổi than vào cuộn dây rôto, một trường điện từ được tạo ra bên trong cuộn dây tương tác với từ trường của stato. Hướng của dòng điện chạy qua cuộn dây liên tục thay đổi thông qua sự tương tác giữa chổi than và cổ góp, đảm bảo rôto có thể tiếp tục quay.
3. Tương tác từ trường
Sự tương tác giữa từ trường của stato và trường điện từ của rôto làm cho rôto quay. Trong quá trình này, vai trò của cổ góp là chuyển hướng dòng điện thường xuyên để đảm bảo hướng quay của rôto không đổi và hoàn thành việc chuyển đổi năng lượng điện thành năng lượng cơ học để thực hiện công việc của động cơ.
ứng dụng của động cơ dc chổi than
Động cơ DC chải vì cấu trúc đơn giản, chi phí sản xuất thấp, đặc tính dễ điều khiển, được sử dụng rộng rãi trong tất cả các loại thiết bị hàng ngày và ứng dụng công nghiệp, đặc biệt trong những trường hợp không cần điều khiển phức tạp. Sau đây là một số lĩnh vực ứng dụng điển hình (bao gồm nhưng không giới hạn):
Máy sấy tóc
Động cơ DC chải trong máy sấy tóc điều khiển các cánh quạt quay và thổi ra luồng khí mạnh. Vì máy sấy tóc không yêu cầu điều khiển chính xác nhiều nên tốc độ cao và mô-men xoắn cao của động cơ chổi than là lý tưởng cho ứng dụng này.
Máy khoan điện
Các dụng cụ điện như máy khoan điện cần cung cấp mô-men xoắn cao khi khởi động và Động cơ Brushed DC với mô-men xoắn khởi động lớn và phạm vi điều chỉnh tốc độ rộng khiến nó trở nên lý tưởng cho các công cụ như vậy để đảm bảo công việc khoan và cắt diễn ra suôn sẻ.
Đồ chơi điện
Các đồ chơi điện như ô tô điều khiển từ xa, robot thường sử dụng Động cơ DC chổi than. Loại động cơ này có cấu tạo đơn giản, có khả năng cung cấp đủ năng lượng cho đồ chơi mà vẫn giữ được chi phí sản xuất thấp nên trở thành lựa chọn hàng đầu cho ngành đồ chơi.
Bàn chải đánh răng điện
Một động cơ Brushed DC nhỏ trong bàn chải đánh răng điện sẽ điều khiển đầu bàn chải xoay hoặc rung để giúp người dùng làm sạch răng. Vì bàn chải đánh răng điện yêu cầu độ chính xác của động cơ kém hơn nên lợi thế về chi phí của động cơ chải răng được phản ánh trong các sản phẩm như vậy.
Thiết bị gia dụng nhỏ
Các thiết bị nhỏ như máy xay sinh tố, máy ép trái cây và máy hút bụi thường dựa vào nguồn điện của Động cơ DC chổi than. Chúng thể hiện khả năng làm việc hiệu quả và nhu cầu bảo trì đơn giản trong các ứng dụng này, khiến chúng trở thành một lựa chọn hợp lý.
